Interessante feiten over sandwichpanelen

De volgende tekst over sandwichpanelen voor wanden en daken is bedoeld voor beginners. Het is bedoeld als inleiding op het onderwerp en biedt meer informatie over verschillende aspecten zoals transport, installatie, enz. installatie enz. Uiteraard is deze tekst geen vervanging voor een opleiding. Het is daarom essentieel dat u altijd samenwerkt met specialisten die bekend zijn met het transport, de opslag en de installatie van sandwichpanelen.

1. basisprincipes: Wat zijn sandwichpanelen?

Stijlvol en geïsoleerd: een gevel van sandwichpanelen

Net als zijn naamgenoot, de sandwich, bestaat een sandwichpaneel uit verschillende lagen, meestal twee dunne buitenlagen en een kern ertussen. Op het gebied van duurzaamheid hebben sandwichpanelen voor de bouw een grote voorsprong: de afzonderlijke lagen zijn stevig met elkaar verbonden, daarom worden ze ook wel samengestelde panelen genoemd.

Composietpanelen of sandwichpanelen zijn verkrijgbaar in vele uitvoeringen. In de meeste gevallen is de buitenschaal gemaakt van gegalvaniseerd plaatstaal. De binnenschaal kan gemaakt zijn van gegalvaniseerd plaatstaal, aluminium plaat, roestvrij staal of GVK (glasvezelversterkte kunststof). De kern is meestal gemaakt van isolatiemateriaal zoals polyurethaan (PU), polyisocyanuraat (PIR) of steenwol. De verlijming van de buiten- en binnenlaag combineert de eigenschappen van de gebruikte materialen: buigen of breken van het oppervlak wordt bemoeilijkt door de kern, terwijl de stabiliteit van het oppervlak de zachte kern beschermt tegen invloeden van buitenaf.

2. gebruik van sandwichpanelen

Sandwichpanelen worden in veel industrieën gebruikt, zoals de lucht- en ruimtevaart, de automobielindustrie en de bouw. Deze tekst richt zich op het gebruik van sandwichpanelen als geprefabriceerde elementen in de bouw.

Sandwichpanelen zijn perfect voor de bouwsector: Ze besparen tijd, kosten en gewicht en kunnen worden gebruikt als wandelementen en als dakelementen. Wanneer de panelen de fabriek verlaten, zijn ze klaar voor onmiddellijk gebruik. Ze kunnen in één arbeidsgang aan een draagconstructie worden bevestigd en zijn bovendien stabiele wanden of daken met een goede isolatie.

Vanwege de bovengenoemde eigenschappen zijn sandwichpanelen tegenwoordig vooral populair voor lichte hallen in de hallenbouw, als daken voor woongebouwen, maar ook als isolatiepanelen voor isolatie of als geluidsisolatie in de gipsplatenbouw. Sandwichpanelen met een brandwerende kern worden ook vaak gebruikt als brandwerende panelen.

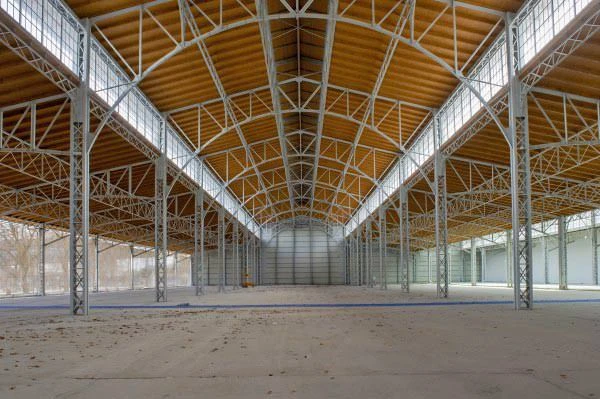

Hal gemaakt van sandwichpanelen

3. soorten sandwichpanelen

3.1 Dak van sandwichpanelen

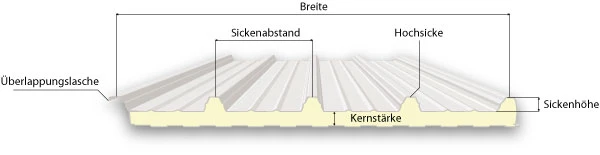

Dakpanelen worden gebruikt als gecombineerde dakisolatie en dakbedekking. Ze zijn op het eerste gezicht te herkennen aan de regelmatige verhogingen op de sandwichpanelen. Deze worden opstaande rillen genoemd en worden gebruikt ter versteviging. Vooral voor dakpanelen is een goede stabiliteit essentieel, omdat ze niet alleen zichzelf moeten ondersteunen, maar ook een eventuele sneeuw- of windbelasting moeten kunnen weerstaan. De ruimte tussen twee hoge nokken wordt de lage nok genoemd. Dit is ook waar de kerndikte wordt gemeten. Om een naadloze overgang tussen twee dakpanelen te creëren, is er een overlappende plaat, de zogenaamde overlappingsflap. Deze ligt over de hoge kraal van het aangrenzende sandwichpaneel.

Dakpanelen zijn verkrijgbaar in veel verschillende RAL-kleuren.

3.2 ECO-dakpanelen

ECO-dakpanelen zijn een speciaal type dakpaneel. Ze zijn aan de onderzijde gecoat met een aluminium plaat in plaats van staal. Hierdoor zijn het enkelwandige producten volgens de bouwvoorschriften en hebben ze geen goedkeuring nodig. Naast dit wettelijke voordeel hebben ECO-dakpanelen nog andere voordelen. De coating van aluminiumfolie biedt een zeer betrouwbare bescherming tegen sterke milieu-invloeden zoals ammoniak. Dit maakt ECO-dakpanelen bijzonder geschikt voor gebruik in agrarische gebouwen, zoals stallen.

3.3 Sandwichpanelen voor wanden

Sandwichpanelen voor wanden hebben linings als stabiliserend element in plaats van hoge en lage nokken. Omdat er geen overlappingsflap kan zijn door het ontbreken van een opstaande kraal, is de tand- en groefverbinding meer uitgesproken dan bij dakpanelen. Er is ook een optie om de bevestigingsschroeven van buitenaf onzichtbaar te maken met een verborgen bevestigingssysteem.

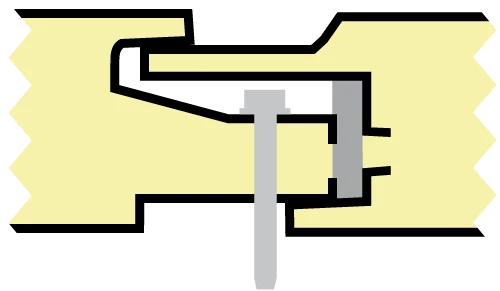

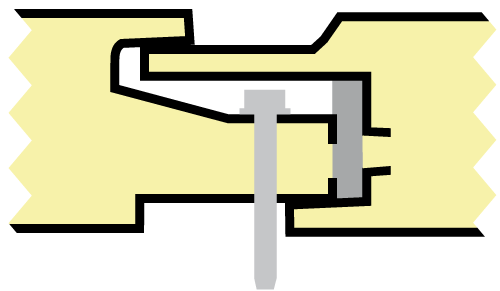

Detail: Verborgen bevestiging

Wandpanelen kunnen ook worden gebruikt als plafond, verlaagd plafond of vloer.

3.4 Koelcelpanelen

Cold store panelen zijn een speciaal type wandpaneel. Ze zijn meestal sterker geïsoleerd dan normale sandwichpaneelwanden en hebben een hoge voegkwaliteit. Dit maakt ze perfect voor de bouw van koelcellen en inloopkoelkasten. Koelcelpanelen hebben vaak ook een voedselveilige coating.

4. structuur van sandwichpanelen: de schaal

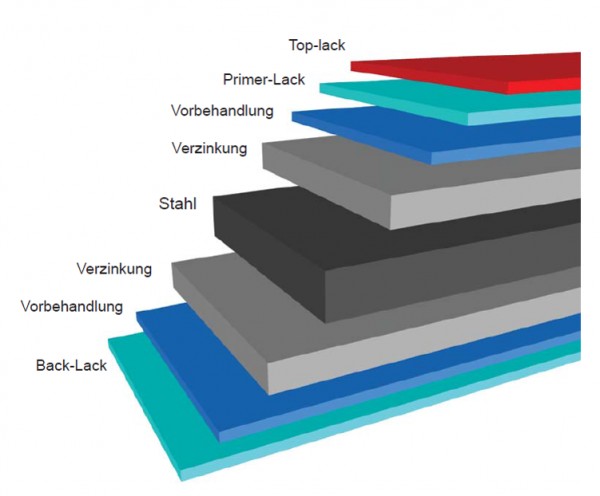

De schaal van een sandwichpaneel bestaat ook uit verschillende lagen die het paneel beschermen tegen omgevingsinvloeden zoals UV-straling en corrosie. Het volgende diagram geeft een goed overzicht van de structuur van de schaal:

Omdat de afzonderlijke lagen specifieke functies vervullen, is het belangrijk om voor de aanschaf van sandwichpanelen te analyseren aan welke omgevingsfactoren de panelen worden blootgesteld. Vervolgens kunnen de juiste materialen en coatings worden gekozen. Omdat de buiten- en binnenkant van sandwichpanelen vaak aan zeer verschillende omstandigheden worden blootgesteld, zijn de coatings en materialen die binnen en buiten worden gebruikt meestal ook verschillend. De buitenschaal moet bijvoorbeeld altijd UV-bescherming bevatten en voor vochtige interieurs, zoals zwembaden, moet een goede corrosiebescherming worden gebruikt.

4.1 Materiaal van de buitenschaal

Er zijn verschillende basismaterialen waarvan de schaal van sandwichpanelen wordt gemaakt. Hier volgt een overzicht van de eigenschappen van de materialen:

Materiaal	Gebruik van het materiaal
Plaatstaal	Plaatstaal wordt het meest gebruikt als omhulsel voor sandwichpanelen. Het materiaal wordt gekenmerkt door zijn hoge stabiliteit. Het plaatstaal is gegalvaniseerd en geverfd om corrosie te voorkomen.
GVK	GVK (glasvezelversterkte kunststof) kan alleen worden gebruikt voor de onderkant van de panelen. Het materiaal wordt gebruikt in gebieden met een hoge blootstelling aan chemicaliën of zout om corrosie te voorkomen. Gvk is goedkoop, maar niet zo breukvast als metaal.
Aluminium	Het omhulsel van sandwichpanelen is zelden gemaakt van aluminium. Dit materiaal is bijzonder goed bestand tegen chemicaliën en zout en wordt daarom vooral gebruikt in de landbouwsector. De nadelen zijn de hoge prijs en de hoge thermische uitzetting, die tot structurele problemen kan leiden.
Roestvrij staal	De kuip wordt zelden gemaakt van roestvrij staal. Het voordeel van dit materiaal is dat het volledig roestvrij en voedselveilig is. De prijs voor dit materiaal is erg hoog. Wij produceren sandwichpanelen met een roestvrij stalen schaal op aanvraag vanaf een hoeveelheid van 2.500 m².

Dikte van het materiaal

De schaal van de panelen is verkrijgbaar in verschillende materiaaldiktes. Dunner materiaal is lichter en goedkoper, maar minder stabiel. Met dikker materiaal kan het mogelijk zijn om op een paneel te lopen zonder het te beschadigen. Typische waarden voor de materiaaldikte van plaatstaal zijn 0,4 mm en 0,6 mm. Neem contact met ons op als je advies wilt over de materiaaldikte.

Verzinken

Onze panelen zijn hoogwaardig gegalvaniseerd voor corrosiebescherming. Neem contact met ons op als je nog vragen hebt over galvaniseren.

4.2 Coaten van de schaal

De coating is een verdere bescherming van het sandwichpaneel tegen corrosie en UV-straling. Er zijn verschillende kwaliteitsniveaus die worden gebruikt, afhankelijk van het toepassingsgebied. De kwaliteit van de coating kan op twee manieren worden verhoogd: door nieuw ontwikkelde materialen en coatingmethoden of door een dikkere coating. De standaardcoating van onze sandwichpanelen voor wanden en daken is standaard polyester met een dikte van 25 μ, binnen en buiten. De meeste concurrenten bieden standaard slechts 15 μ aan de binnenkant. Deze coatings zijn beschikbaar:

Voorgelakte producten	Standaarddikte (μ)	Minimale tijd voor het verschijnen van witte roest (in u)	Categorie voor corrosie
Standaard polyester	25	360	RC2
Polyester met hogere duurzaamheid	25	360	RC3
PVDF	25	500	RC4
PVDF	35	500	RC4
PUR-PA	50/55	700	RC5
Plastisol	100/200	1000	RC5
Kunststof gecoat	100	500	/

Om het je gemakkelijker te maken de juiste coating te kiezen, bieden we je een beslissingshulp op basis van de EN 10169-norm. Deel uw project eerst in de volgende categorieën in.

Externe milieu-invloeden:

Categorie	Categorie Beschrijving
C1 - zeer laag
C2 - laag	Milieu met weinig vervuiling Landbouwgebieden
C3 - gemiddeld	Stedelijke en industriële gebieden, gemiddelde vervuiling met zwaveldioxide Kusten met laag zoutgehalte, op 10 tot 20 km van de zee.
C4 - hoog	Industriegebieden en kusten met een gemiddeld zoutgehalte, op 3 tot 10 km van de zee.
C5 I - zeer hoog	Industriële gebieden en zeegebieden met een hoge vochtigheidsgraad en agressieve omgevingen
C5 M - zeer hoog	Kust- en zeegebieden met een hoog zoutgehalte, op 1 tot 3 km van de zee

Interne milieu-invloeden:

Categorie	Categorie Omschrijving
C1 - zeer laag	Verwarmde gebouwen met schone lucht: bijv. kantoren, winkels, scholen en hotels.
C2 - laag	Onverwarmde gebouwen waar condensatie mogelijk is: bijv. opslagruimten, sporthallen
C3 - gemiddeld	Productieruimten met een hoge luchtvochtigheid en vrij veel luchtvervuiling: bijv. voedingsindustrie, wasruimtes, bierfabriek, zuivelindustrie
C4 - hoog	Chemische fabrieken, zwembaden, scheepswerven en kustfaciliteiten
C5 I - zeer hoog	Gebouwen of gebieden met constante condensatie en veel luchtvervuiling
C5 M - zeer hoog	Gebouwen of gebieden met constante condensatie en sterke luchtverontreiniging

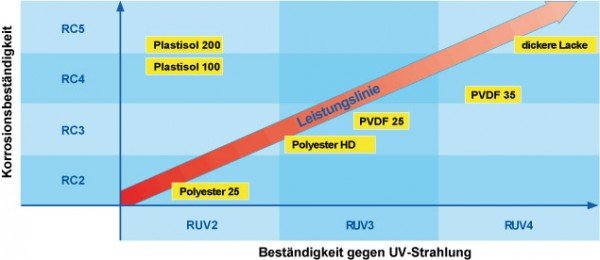

U kunt het volgende schema gebruiken om de juiste coating te kiezen voor de binnen- en buitenschalen van uw sandwichpanelen.

5. structuur van sandwichpanelen: de kern

De uitzonderlijke isolerende eigenschappen van sandwichpanelen worden grotendeels bereikt door de isolerende kern, d.w.z. het binnenmateriaal, dat wordt beschermd door de buitenste coating van roestvaststalen of aluminium bekledingen. De kern van een sandwichpaneel kan bestaan uit verschillende materialen die in verschillende diktes worden verwerkt. Hieronder volgt een kort overzicht van de materialen en hun functie.

5.1 Polyurethaan (PU)

Polyurethaan is een kunsthars die in de jaren 1930 werd ontwikkeld door Otto Bayer en zijn onderzoeksgroep voor I.G. Farben. We kennen het materiaal allemaal uit de huishouding: onze vaatwassponsjes zijn ervan gemaakt. Op het gebied van sandwichpanelen is polyurethaan het populairste isolatiemateriaal. Maar hoe goed zijn de isolerende eigenschappen? De volgende tabel gebruikt het voorbeeld van een Eurobox-wandpaneel om informatie te geven over de isolatiewaarde(U-waarde) die wordt bereikt bij een bepaalde kerndikte:

U	Nominale dikte van het paneel (mm)
	25	30	35	40	50	60	80	100	120
W/m² K	0,83	0,70	0,61	0,54	0,44	0,37	0,28	0,22	0,19
kcal/m² h °C	0,71	0,60	0,52	0,46	0,38	0,32	0,24	0,19	0,16

5.2 Polyisocyanuraten (PIR)

Polyisocyanuraten hebben nog betere isolerende eigenschappen dan polyurethaan. Dit betekent dat dezelfde isolatiewaarde kan worden bereikt met een dunnere kern. Sandwichpanelen met een PIR-kern hebben ook een beter brandgedrag dan die met een PU-kern en zijn langer bestand tegen hogere temperaturen. Sandwichpanelen met een PIR-kern zijn echter iets duurder dan panelen met een PU-kern.

5.3 Steenwol

Als u speciale brandbeveiligingseisen hebt, kunt u niet om sandwichpanelen met een kern van steenwol heen. In tegenstelling tot polyurethaan en polyisocyanuraten is steenwol niet brandbaar. Dit voordeel gaat ten koste van iets slechtere isolerende eigenschappen. Hier is de tabel met de U-waarden aan de hand van het voorbeeld van een wandpaneel met Eurobox-profiel:

U	Nominale dikte van het paneel (mm)
	50	60	80	100	120	150
W/m² K	0,75	0,63	0,49	0,39	0,33	0,27
kcal/m² h °C	0,65	0,54	0,42	0,34	0,28	0,23

6. Transport van sandwichpanelen

Als u besluit om sandwichpanelen te gebruiken voor uw bouwproject, is transport de eerste stap na de bestelling. Voor panelen met een lengte tot 24 meter zijn er enkele belangrijke regels die u moet volgen om ervoor te zorgen dat de sandwichpanelen onbeschadigd aankomen.

Sandwichpanelen worden meestal samen verpakt. Om te voorkomen dat deze verpakkingen tijdens het transport beschadigen, moeten ze horizontaal op afstandhouders van schuimplastic of hout worden geplaatst. Houd er rekening mee dat de afstandhouders op een geschikte afstand moeten worden geplaatst. Het steunvlak moet natuurlijk overeenkomen met de vorm van het pakket. Dit betekent dat als het pakket plat is, het ook plat moet liggen; als het gebogen is, moet de afstandhouder ook gebogen zijn. Er moeten ook afstandhouders worden gebruikt als er meerdere pakketten op elkaar worden gestapeld.

Er moet ook voor worden gezorgd dat de pakketten niet meer dan 1 meter uitsteken en worden vastgezet met ten minste 2 dwarsbanden met spanbanden op een maximale afstand van 3 meter. Bij het bevestigen van de riemen is het vooral belangrijk dat ze de panelen niet vervormen! Het spreekt voor zich dat de laadruimte van het transportvoertuig leeg moet zijn en afgedekt op een weerbestendige manier.

7. opslag van sandwichpanelen

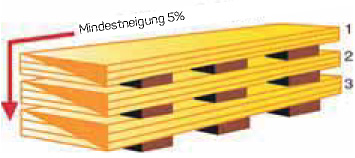

Om bouworganisatorische redenen is het soms nodig om de sandwichpanelen op de bouwplaats of in een magazijn op te slaan. Zorg ervoor dat de panelen nooit direct op de grond liggen, maar altijd op houten of schuimplastic afstandhouders die langer zijn dan de breedte van de panelen. De afstandhouders moeten aangepast zijn aan de vorm van de panelen en op een afstand geplaatst worden die geschikt is voor het product. Daarom: In het geval van een gebogen verpakking moeten de afstandhouders dezelfde kromming hebben. Als het nodig is om meerdere verpakkingen te stapelen vanwege ruimtegebrek, gebruik dan ook afstandhouders tussen de afzonderlijke verpakkingen. Deze moeten direct boven de onderste afstandhouders worden geplaatst. Let bij het stapelen ook op het gewicht van de individuele verpakkingen. Er mogen maximaal 3 verpakkingen met een maximale hoogte van 2,6 m worden gestapeld.

De pakketten met panelen mogen niet voor langere tijd in een vochtige omgeving worden opgeslagen, omdat zich condens kan verzamelen op de slecht geventileerde binnenpanelen, wat zeer corrosief is voor metaal. Als kortstondige opslag buitenshuis nodig is, is het belangrijk dat de verpakkingen niet worden blootgesteld aan direct zonlicht en dat het water ervan af kan lopen. De hellingshoek moet minstens 5% zijn. De verpakkingen mogen echter niet langer dan 60 dagen buiten worden opgeslagen.

De beste opslagomstandigheden voor sandwichpanelen zijn droge en stofvrije ruimtes met enige ventilatie. Uit ervaring weten we dat u een opslagperiode van 6 maanden niet mag overschrijden, zelfs niet onder de beste opslagomstandigheden, omdat anders de eigenschappen van de panelen kunnen veranderen.

8. sandwichpanelen hijsen

Hoewel sandwichpanelen ements lichtgewicht bouwelementen zijn, kan hun lengte een aanzienlijk gewicht opleveren. Daarom moeten enkele basisinstructies in acht worden genomen bij het hijsen met de hand of met een kraan.

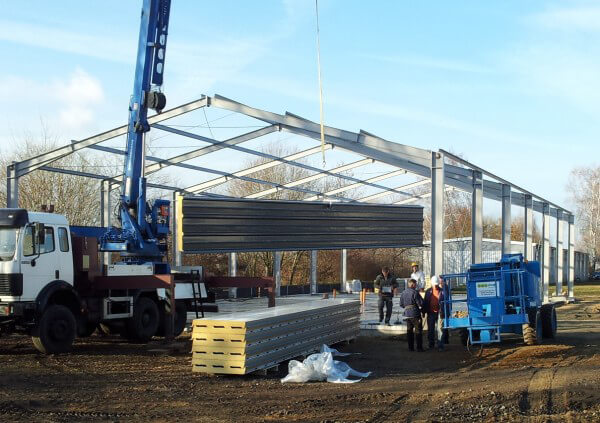

Bij het hijsen van een pakket met een kraan moeten op minstens 2 plaatsen synthetische hijsbanden (bijvoorbeeld van nylon) met een minimale breedte van 10 cm worden bevestigd. De riemen moeten minstens half zo lang zijn als het pakket. Om ervoor te zorgen dat er geen panelen worden beschadigd tijdens het hijsen, moeten er sterke en dunne afstandhouders van hout of plastic worden bevestigd op de punten waar de riemen met elkaar in contact komen, die minstens 4 cm buiten de breedte van de panelen uitsteken.

Bij het met de hand optillen van individuele panelen moeten twee personen samenwerken. De panelen moeten altijd op de rand worden gedragen.

9. sandwichpanelen op maat snijden

Om de lengte van de sandwichpanelen op de bouwplaats aan te passen, is het soms nodig om ze te snijden. Hiervoor moeten de panelen op een stevige ondergrond worden gelegd en met een decoupeerzaag of cirkelzaag worden gezaagd. Het is essentieel dat het snijvlak niet te heet wordt tijdens het zagen. Dit zou de galvanisatie en dus de corrosiebescherming kunnen verbranden. Gebruik geen haakse slijpmachines of schurende frezen, omdat de rondvliegende vonken de corrosiewerende coating kunnen beschadigen.

10. installatie van dakpanelen

De onderconstructie is al geplaatst, nu is het tijd om de sandwichpanelen te installeren.

De installatie van sandwichpanelen moet altijd worden uitgevoerd door specialisten. De volgende tekst geeft een globaal overzicht van de werkzaamheden.

Dakpanelen worden altijd geïnstalleerd op een onderconstructie van hout, beton of staal. Bij het plannen van de onderconstructie is het essentieel om rekening te houden met het eigen gewicht van de panelen en de mogelijke sneeuw- en windbelasting in de regio. Deze gegevens bepalen ook de afstand tussen de balken(gordingen) waarop de panelen worden gelegd. Om de waterafvoer te optimaliseren, mag de dakhelling niet kleiner zijn dan 5°. Als de daken een dwarsverbinding of dakopeningen hebben, moet de dakhelling minstens 7° zijn. Dakpannen zijn dus niet geschikt voor platte daken.

Daarna kunt u aan de slag.

10.1 Dakpannen leggen

	De onderconstructie moet worden geïnspecteerd voordat de bouw begint: Bij het leggen van de panelen mag er geen contact zijn tussen onverenigbare materialen om contactcorrosie te vermijden. De goten en afdekplaten moeten ook aan de dakrand worden geïnstalleerd voordat de panelen worden gelegd.
	De dakpanelen worden altijd tegen de hoofdweerrichting in gelegd om de effecten van wind op de voeg te minimaliseren. De installatie begint daarom aan de kant van het gebouw die van de wind af gericht is. Het eerste paneel moet zorgvuldig worden uitgelijnd en verzonken. Vervolgens is het aan te raden om aan de dakrandzijde een touwlijn te spannen van de ene kant van het gebouw naar de andere, parallel aan de onderconstructie.
	Bevestig nu het eerste paneel met een zelfborende schroef aan de middelste kraal bij de dakrand. Gebruik een zadelring met een rubberen afdichting om water buiten te houden. De boorschroef moet worden gekozen in overeenstemming met de draagstructuur. Hij moet altijd een rubberen afdichting hebben en moet zo worden vastgedraaid dat deze afdichting lichtjes wordt samengedrukt.
	Voordat je het tweede paneel legt, markeer je best waar de stalen balken van de onderstructuur op het eerste paneel lopen. Leg vervolgens het tweede paneel: de overlappingsflap wordt over de laatste kraal van het eerste paneel gelegd. Voor een goede verbinding op de voeg kantelt u het paneel lichtjes en legt u het op de onderconstructie, zodat de afdichting optimaal gepositioneerd is. Schroef vervolgens het tweede paneel, net als het eerste, vast aan de middelste kraal bij de dakrand. Zorg ervoor dat u druk blijft uitoefenen op de voeg totdat het tweede paneel volledig is bevestigd.
	Pas wanneer het tweede paneel met de schroef is vastgezet, wordt de voeg van beide panelen vastgeschroefd. Als een andere volgorde wordt gebruikt, kan de voeg uit elkaar glijden. Onder de boorschroef moet een zadelring met een rubberen coating worden geplaatst.
	Herhaal deze procedure nu: Markeer het verloop van de stalen balken op het laatste paneel. Leg het volgende paneel. Druk de panelen samen op de voeg. Bevestig het volgende paneel aan de middelste kraal. Schroef de verbinding vast.

10.2 Overlappen bij de dwarsvoeg

Soms is het nodig om de sandwichpanelen niet alleen horizontaal tegen elkaar te leggen, maar ook verticaal. De volgende sectie beschrijft de procedure voor zo'n overlapping op de dwarsvoeg.

Omdat er standaard geen overlappingslip is op de dwarsvoeg, moet deze worden gemaakt door de onderste schaal en de isolatie zelf te verwijderen. Op het gegevensblad van het paneel staat welke overlaplengte nodig is.

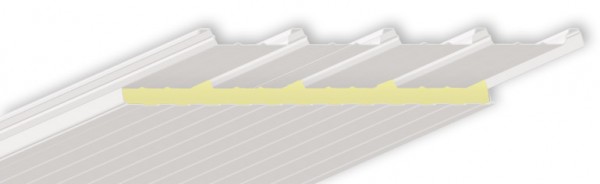

De overlap van het bovenste paneel voorbereiden

Eerst wordt het onderste paneel gelegd en daarna het bovenste paneel zodat het het onderste overlapt. Hierdoor kan regenwater van bovenaf weglopen zonder onder de overlappingsflap door te lopen. Bovendien moet op ten minste 2 plaatsen een zelfklevende afdichting op het onderste paneel worden aangebracht. Aan het einde worden de panelen door de kralen bevestigd.

10.3 De dakrand afwerken

De blootliggende isolatie aan de voorkant van het gebouw moet worden beschermd tegen weersinvloeden en dieren. In dit hoofdstuk geven we verschillende opties.

	De blootliggende isolatie moet worden voorzien van een waterdichte coating of van een dakplaat. Het voordeel van de dakplaat is dat dieren niet bij het schuim kunnen komen, dat het anders zou kunnen aantasten.
	Op verzoek kunnen we de platen voor de dakrand voorzien van een druiprand.

11. goedkeuring van zelfdragende sandwichpanelen volgens EU-norm 14509

Sandwichpanelen zijn onderworpen aan een verplichte goedkeuring. De EU-norm 14509 specificeert de eisen voor "in de fabriek vervaardigde zelfdragende sandwichpanelen met metalen bekleding aan beide zijden". Tot voor kort moesten sandwichpanelen in Duitsland aanvullend worden goedgekeurd volgens een aparte norm. Sinds oktober 2016 is deze extra stap weggelaten: als sandwichpanelen zijn goedgekeurd volgens de EU-norm, kunnen ze zonder meer in Duitsland worden gebruikt.

12 Brandbeveiligingsklassen en brandbeveiligingswetgeving

Brandbeveiliging speelt een belangrijke rol in veel toepassingsscenario's voor sandwichpanelen. In Duitsland regelde DIN 4102 de beoordeling van het brandgedrag van bouwmaterialen. Onlangs werd de EU-norm DIN EN 13501 van kracht, die de brandbeveiligingsklassen veel gedetailleerder regelt. De volgende twee tabellen geven een overzicht van de twee normen.

Deze tabel toont de brandwerendheidsklassen van bouwelementen volgens de Duitse norm DIN 4102:

Brandwerendheidsklasse Afkorting	Functionele integriteit via	Aanduiding Duitse bouwautoriteit
F30	30 minuten	brandvertragend
F60	60 minuten	zeer brandvertragend
F90	90 minuten	brandwerend
F120	120 minuten	zeer brandwerend
F180	180 minuten	zeer brandbestendig

Hier is de bijbehorende EU-tabel die de brandwerendheidsklassen definieert volgens DIN EN 13501-2 en hun toewijzing aan de eisen van de bouwautoriteit:

Bouwbesluiteisen	Dragende elementen¹ zonder ruimte-afsluiting	Dragende delen¹ met ruimteafsluiting	Niet-dragende binnenwanden	Niet-dragende buitenwanden	Verhoogde vloeren	Onafhankelijke verlaagde plafonds
brandvertragend	R 30	REI 30	EI 30	E 30 (i→o) en EI 30-ef (i←o)	REI 30	EI 30 (a↔b)
Zeer brandvertragend	R 60	REI 60	EI 60	E 60 (i→o) en E 60-ef (i←o)		EI 60 (a↔b)
brandwerend	R 90	REI 90	EI 90	E 90 (i→o) en E 90-ef (i←o)		EI 90 (a↔b)
Brandwerendheid 120 minuten	R 120	REI 120		-		-
Brandmuur	-	REI-90M	EI 90-M	-		-

¹Voor stalen onderdelen bekleed met reactieve brandbeveiligingssystemen is ook de IncSlow specificatie volgens DIN EN 13501-2 vereist.

Naast deze algemene tabellen is er een tabel waarin alle sandwichpanelen zijn ingedeeld. Als u sandwichpanelen bij ons bestelt, geven wij u altijd de Europese brandveiligheidsklasse:

Classificatie van het brandgedrag van bouwmaterialen (uitgezonderd vloerbedekkingen) volgens DIN EN 13501-1

Eisvan de bouwautoriteit	Aanvullende eisen		Europese klasse volgens DIN EN13501-1¹²
	Geen rook	geen brandbare druppels	Bouwproducten, excl. lineaire buisisolatiematerialen	Isolatiematerialen voor lineaire buizen
Niet brandbaar	●	●	A1	A1L
	●	●	A2 - s1, d0	A2L - s1, d0
Vlamvertrager	●	●	B - s1, d0 C - s1, d0	BL - s1, d0CL - s1, d0
		●	A2 - s2, d0	A2L - s2, d0
			A2 - s3, d0	A2L - s3, d0
			B - s2, d0 B - s3, d0	BL - s2, d0BL - s3, d0
			C - s2, d0	CL - s2, d0
			C - s3, d0	CL - s3, d0
	●		A2 - s1, d1	A2L - s1, d1
			A2 - s1, d2	A2L - s1, d2
			B - s1, d1 B - s1, d2	BL - s1, d1BL - s1, d2
			C - s1, d1	CL - s1, d1
			C - s1, d2	CL - s1, d2
			A2 - s3, d2 B - s3, d2 C - s3, d2	A2L - s3, d2BL - s3, d2CL - s3, d2
Normaal ontvlambaar		●	D - s1, d0	DL - s1, d0
			D - s2, d0 D - s3, d0	DL - s2, d0DL - s3, d0
			E	EL
			D - s1, d1	DL - s1, d1
			D - s2, d1	DL - s2, d1
			D - s3, d1	DL - s3, d1
			D - s1, d2	DL - s1, d2
			D - s2, d2	DL - s2, d2
			D - s2, d3	DL - s2, d3
			E - d2	EL - d2
Gemakkelijk ontvlambaar			F	FL

¹ De Europese test- en classificatieregels hebben geen betrekking op het smeulgedrag van bouwmaterialen.
Voor toepassingen waarbij het smeulgedrag vereist is, moet het smeulgedrag geverifieerd worden in overeenstemming met de nationale regelgeving. ² Met uitzondering van de klassen A1 (zonder toepassing van voetnoot c bij tabel 1 van DIN EN 13501-2 en E, kan het brandgedrag van oppervlakken op buitenmuren en gevelbekledingen (constructietypes) niet onomstotelijk geclassificeerd worden in overeenstemming met DIN EN 13501-1.

Sandwichpanelen met een kern van steenwol zijn verkrijgbaar in een brandweerstandsklasse tot F120. Dit betekent dat ze 120 minuten brand kunnen weerstaan. De panelen zijn gemaakt van 95 tot 99% gesmolten vulkanisch gesteente, dat in draden is getrokken om een vezelachtige structuur te creëren. Gecertificeerde sandwichpanelen met een kern van steenwol kunnen worden geïnstalleerd in ruimten waarvoor brandveiligheidsvereisten gelden. Ze kunnen worden gebruikt als interne brandmuren, buitenmuren, dakranden en zelfs voor het isoleren van bestaande gebouwen.
